Relevé 3D avant travaux : 7 erreurs
Avant travaux, le relevé 3D n’est plus optionnel
Pour un architecte, lancer une étude sur la base de plans incomplets ou obsolètes, c’est prendre le risque de découvrir des surprises en phase PRO ou en chantier : déports de façades, réservations oubliées, faux-plafonds plus bas que prévu, gaines non repérées… Résultat : reprises de plans, modifications d’APD, avenants d’entreprise et délais qui dérapent.
Le relevé 3D par scanner laser et la maquette BIM permettent aujourd’hui de documenter l’existant avec une finesse qui sécurise toute la suite du projet. Le Cerema rappelle par exemple que le scanner laser 3D permet de capturer un nuage de points très dense avec une précision millimétrique lorsqu’il est correctement mis en œuvre.
Kaptur accompagne les agences d’architecture sur ces sujets, du scan 3D jusqu’à la maquette BIM exploitable, afin de limiter les aléas coûteux. Voici 7 erreurs fréquentes à éviter.
1. Se contenter de plans papier ou DWG « hérités »
Première erreur : lancer un projet sur la base de plans fournis par le maître d’ouvrage, sans vérification terrain ni relevé 3D complémentaire.
Même lorsqu’ils existent en DWG, ces plans ont parfois plusieurs décennies, ne tiennent pas compte des travaux successifs et simplifient ou omettent des éléments structurants comme les poteaux, les réservations ou les faux-planchers. Les écarts entre plans et réalité se paient plus tard : reprises de calepinage, reprises de métrés, re-définition des trémies, adaptation en urgence de certains détails d’exécution.
Un relevé 3D initial remet tout le monde d’accord sur une base objective, partagée par l’architecte, les BET et le maître d’ouvrage.
2. Mal préparer la mission de relevé 3D
Deuxième erreur : considérer le relevé 3D comme une simple « prise de mesure », et non comme une véritable mission à préparer.
Sans cadrage préalable, le risque est d’avoir des zones non scannées (locaux inaccessibles, caves fermées, toitures oubliées), des angles de vue insuffisants dans certaines pièces ou des retours sur site pour compléter les données. Cela génère des coûts indirects pour l’architecte : temps passé, décalage du planning d’études, arbitrages repoussés.
Pour éviter cela, il est utile de définir en amont le périmètre exact de l’opération, les conditions d’accès (logements occupés, bureaux en activité, contraintes d’horaires) et les priorités de modélisation (zones sensibles, contraintes structurelles, locaux techniques). Un relevé bien préparé ne coûte pas forcément plus cher ; en revanche, un relevé à reprendre peut vite déséquilibrer les honoraires.
3. Négliger les standards de précision et le niveau de détail
Troisième erreur : ne pas spécifier clairement le niveau de précision et le degré de détail géométrique attendus.
Selon les besoins, on ne travaille pas avec les mêmes tolérances de mesure, les mêmes densités de points dans le nuage et les mêmes conventions de modélisation. Un simple ravalement de façade ne demande pas le même niveau de détail qu’une réhabilitation lourde avec restructuration de planchers ou modification profonde des réseaux.
C’est tout l’enjeu de définir un nuage de points et des standards de précision adaptés à la pratique du BTP. Kaptur détaille ces aspects dans son guide sur le nuage de points et les standards de précision, utile pour cadrer vos attentes dès le cahier des charges.
4. Limiter le relevé aux « espaces nobles » et oublier les techniques

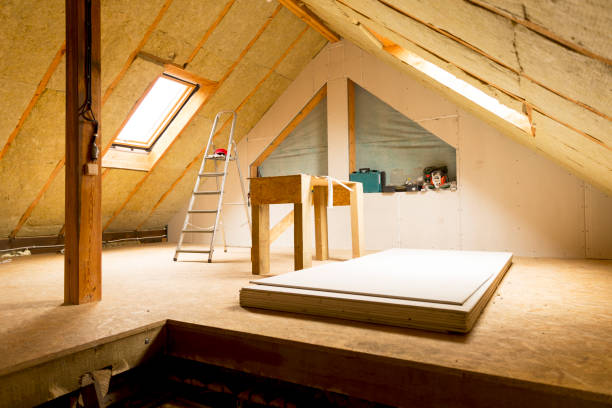

Quatrième erreur classique : concentrer le relevé 3D sur les plateaux, circulations et façades, en négligeant les zones techniques.
Ce sont pourtant souvent les volumes techniques qui génèrent les plus grandes surprises : combles encombrés qui limitent les surélévations, gaines existantes sous-dimensionnées ou mal positionnées, sous-sols complexes, réseaux horizontaux ou verticaux qui contraignent fortement les percements et les réservations. Un relevé 3D complet doit intégrer l’environnement technique (chaufferies, locaux de production, réseaux apparents), en particulier lorsque le projet vise une rénovation énergétique ambitieuse.
Des études d’organismes publics comme l’ADEME montrent que le BIM, associé à une bonne connaissance de l’existant, devient un levier clé pour optimiser les scénarios de rénovation et les performances énergétiques sur le long terme.
5. Ne pas penser dès le départ en mode « Scan to BIM »
Cinquième erreur : traiter le nuage de points comme un simple fond de plan, sans envisager une chaîne Scan to BIM cohérente.
Une méthodologie Scan to BIM bien définie permet de choisir les bons protocoles de scan, de structurer la maquette selon les usages (ESQ/APS, PRO, DOE) et d’anticiper les échanges avec les BET et l’entreprise générale. Si cette réflexion n’est pas faite en amont, on se retrouve souvent avec des doublons de saisie, des modèles hétérogènes ou des maquettes trop lourdes pour les usages réels de l’agence.
Kaptur décrit cette approche dans sa page Scan to BIM, en montrant comment organiser le flux : nuage de points → maquette BIM → plans 2D et quantitatifs.
6. Choisir les mauvais livrables 3D
Sixième erreur : commander « par réflexe » uniquement des plans 2D, sans se poser la question des livrables réellement utiles.
Selon les projets, l’architecte peut avoir besoin d’un nuage de points pour vérifier ponctuellement des cotes sensibles, d’une maquette 3D globale pour coordonner structure, enveloppe et réseaux, de plans 2D cadrés sur les pièces graphiques du permis de construire, ou encore de maquettes dédiées à l’exploitation future (GMAO, carnet numérique de bâtiment). Le bon mix de livrables n’est pas le même pour une surélévation d’immeuble, une rénovation tertiaire ou une transformation de friche industrielle.
Une maquette 3D bien structurée, partagée entre architecte, BET et maître d’ouvrage, devient un référentiel commun qui limite les malentendus et les retours en arrière.
7. Travailler sans process de mise à jour (TQC / as-built)
Dernière erreur : considérer que le relevé 3D initial suffit pour tout le cycle de vie du projet.
Entre l’ESQ et la réception, les choix techniques évoluent, certains ouvrages sont modifiés en cours de chantier et des adaptations in situ peuvent transformer les volumes. Sans mise à jour de la maquette ou des documents « tel que construit » (TQC / as-built), le maître d’ouvrage se retrouve avec une documentation partiellement obsolète, difficile à exploiter pour la maintenance, la gestion technique ou de futures extensions.
Le Cerema, dans ses travaux sur le BIM et la gestion de patrimoine immobilier, insiste justement sur l’intérêt d’une maquette maintenue à jour pour améliorer la connaissance du parc, accélérer les arbitrages et réduire les coûts sur le long terme.
En résumé : un bon relevé 3D, c’est d’abord un projet bien cadré
Les 7 erreurs décrites ci-dessus ont toutes un point commun : un défaut de cadrage initial entre l’architecte, le géomètre et, le cas échéant, l’équipe BIM. À l’inverse, un relevé 3D bien pensé vous permet de fiabiliser vos hypothèses dès l’ESQ, de limiter les surprises en phase PRO et EXE, de sécuriser vos honoraires face aux aléas et de livrer au maître d’ouvrage un patrimoine numérique exploitable.
En pratique, pour sécuriser un relevé 3D avant travaux, trois réflexes font la différence :
- cadrer clairement le périmètre, le niveau de précision et les livrables dès la consultation,
- intégrer les zones techniques et les usages futurs (rénovation énergétique, exploitation, GMAO),
- prévoir une logique de mise à jour TQC si le projet est amené à évoluer dans le temps.
Kaptur accompagne les architectes sur l’ensemble de cette chaîne, du scan 3D sur site à la maquette BIM adaptée à leurs usages, en s’appuyant sur les bonnes pratiques mises en avant par les organismes publics (Cerema, ADEME, etc.).
