Relevé 3D industriel : usages, méthode et livrables pour usines et sites process en 2026
Le mouvement de réindustrialisation se confirme. En 2025, la France a enregistré un solde net positif de 19 ouvertures et extensions de sites industriels, et le programme Première Usine de France 2030 a déjà financé plus d’une centaine de projets industriels à hauteur de 500 millions d’euros depuis 2022. Que l’on parle de modernisation d’une usine existante, d’implantation d’une ligne de production, de digitalisation d’un site logistique ou de préparation d’un jumeau numérique, le point de départ est toujours le même : disposer d’une documentation géométrique fiable de l’existant. Or, sur un site industriel, cette documentation manque presque systématiquement. Plans d’archives obsolètes, modifications successives non tracées, réseaux fluides ajoutés en dehors du dossier d’origine, machines déplacées plusieurs fois. Le relevé 3D s’impose comme la méthode la plus efficace pour reconstituer cette base. Encore faut-il l’aborder avec les codes propres à l’industrie.
Pourquoi un relevé industriel n'a rien à voir avec un relevé résidentiel
Trois différences structurent l’approche.
La densité d’éléments à relever, d’abord. Un atelier de production ou un site process concentre dans un même volume des charpentes métalliques, des passerelles, des poutres roulantes, des réseaux fluides multiples (vapeur, air comprimé, fluides procédés, eau industrielle), des chemins de câbles, des armoires électriques, des équipements de production, des cuves, des silos, des skids. La complexité géométrique se compare rarement à un bâtiment tertiaire, où l’enveloppe et les cloisons dominent.
Les contraintes d’exploitation, ensuite. Une usine en activité tourne souvent 24 heures sur 24, avec des fenêtres d’arrêt rares et précieuses. Les zones ATEX, les zones contrôlées par des consignes de sécurité, les locaux à accès restreint imposent des protocoles d’intervention qu’un cabinet généraliste ne maîtrise pas toujours. La campagne de relevé doit s’aligner sur le planning de production, pas l’inverse.
Le niveau d’attribution attendu, enfin. Un industriel qui commande un relevé 3D ne cherche pas seulement des murs et des dalles. Il cherche les équipements identifiés par leur tag, les lignes de tuyauterie classifiées par fluide et diamètre, les raccordements aux utilités, les références fournisseur. Cette profondeur attributaire change le coût de modélisation et conditionne l’usage aval.
Les usages qui justifient l'investissement
Les cas où un relevé 3D industriel se rentabilise se sont multipliés.
Études de modernisation et de revamping. Avant tout projet de remplacement d’une ligne, d’extension d’un atelier, d’ajout d’un skid, il faut connaître précisément l’existant. Un nuage de points dense évite la double erreur classique : surcharge des études par excès de précaution, ou découverte tardive d’une contrainte non documentée.
Implantation d’équipements neufs. Sur un site existant, vérifier le passage d’un équipement à l’installation, contrôler les gabarits de manutention, valider les implantations au sol, c’est ce que le nuage de points règle en quelques heures de travail bureau.
Préparation d’un jumeau numérique. Quand l’objectif final est un actif numérique connecté aux capteurs et aux systèmes d’exploitation, le relevé 3D fournit le socle géométrique. Sans ce socle, le jumeau numérique reste une promesse marketing.
Documentation as-built post-chantier. Sur les sites où plusieurs vagues de modifications successives ont rendu les plans d’origine obsolètes, un relevé 3D produit une référence partagée actualisée. C’est aussi la base d’une remise à plat documentaire imposée par la réglementation sur certains sites classés.
Connexion à la GMAO et à la maintenance prédictive. Quand chaque équipement de la maquette IFC porte son tag de référence, la maintenance peut interroger le modèle pour localiser un actif, planifier une intervention, croiser avec l’historique. C’est l’objet précis de notre article sur la connexion du BIM à la GMAO via l’IFC équipements.
Gestion de la sécurité et de la conformité. Issues de secours, chemins d’évacuation, distances de sécurité aux équipements sensibles, zones ATEX. Un modèle 3D facilite les audits et l’exercice du contrôle réglementaire.
La méthode, du protocole de campagne à la livraison
Le processus suit la même séquence qu’un relevé bâtiment, mais avec des nuances opérationnelles importantes.
Le cadrage initial définit l’usage final, le périmètre, le niveau de détail, la profondeur attributaire et les contraintes d’exploitation. Sur un site industriel, ce cadrage prend plusieurs heures voire plusieurs jours, parce qu’il croise la maîtrise d’ouvrage, la production, la maintenance, la sécurité, l’environnement. Sauter cette étape, c’est livrer un nuage techniquement irréprochable mais inutilisable parce qu’il ne couvre pas le bon périmètre ou ne porte pas les bons attributs.

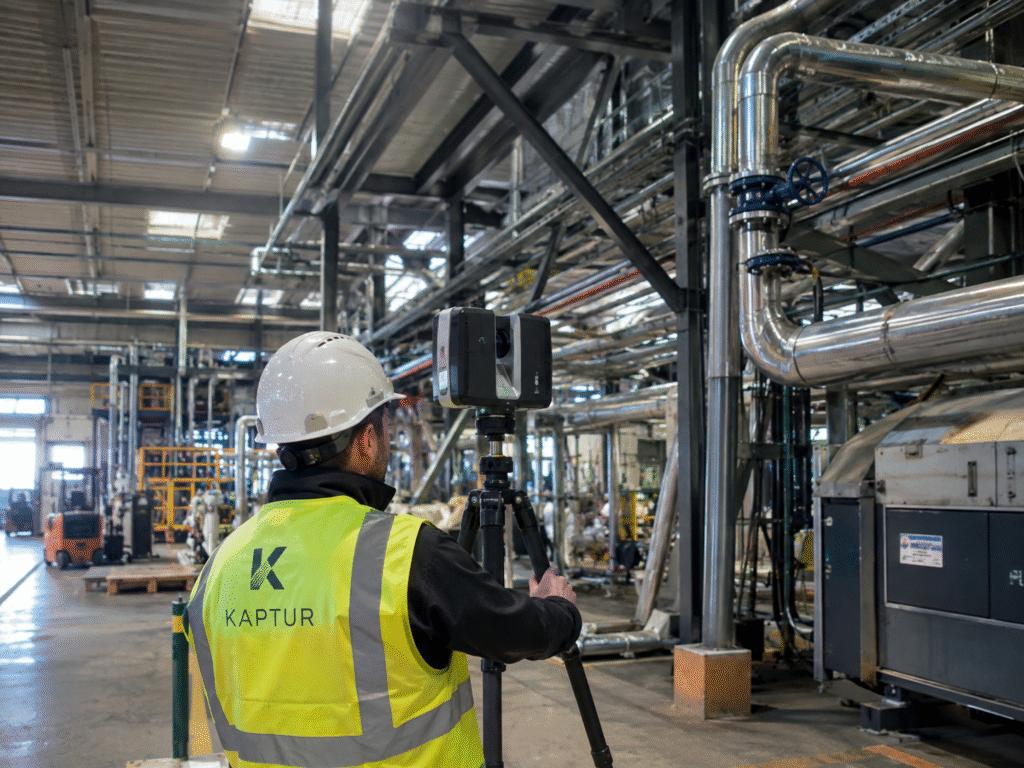

Le relevé terrain combine généralement plusieurs méthodes. Scanner laser statique sur les zones denses (locaux techniques, lignes de production, salles électriques), scanner mobile SLAM sur les circulations et les volumes étendus, drone pour les toitures et les hauteurs inaccessibles, photogrammétrie pour certaines façades ou équipements visuellement riches. Sur un site occupé, la campagne s’organise en fenêtres compatibles avec la production, parfois de nuit, parfois pendant les arrêts programmés. La logique hybride et ses critères sont détaillés dans notre comparatif des méthodes de relevé.
Le traitement assemble les stations, géoréférence le nuage dans le système de coordonnées du site (souvent un référentiel local industriel rattaché au RGF93), contrôle les écarts et produit le nuage exploitable. Pour la précision attendue, la famille de normes ISO 19650 sur la gestion de l’information en BIM fournit le cadre, complétée par les conventions internes du site.
La modélisation convertit le nuage en maquette BIM. C’est ici que la complexité industrielle se distingue : modéliser une charpente métallique avec ses assemblages, des réseaux fluides avec leurs accessoires (vannes, raccords, supports), des équipements de production avec leurs tags, demande des bibliothèques spécifiques et un savoir-faire qui n’a rien d’évident. Un cabinet équipé en relevé 3D mais sans expérience industrielle livrera un modèle qui n’exploite pas le potentiel de la donnée capturée. C’est le cœur de notre prestation scan-to-BIM.
Choisir le bon LOD pour un site industriel

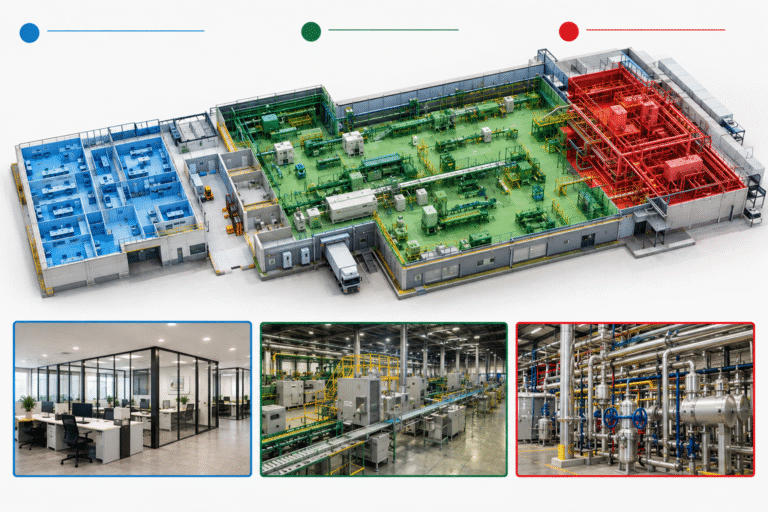

Le piège classique consiste à demander un LOD trop élevé sur l’ensemble du périmètre, ce qui multiplie le budget sans bénéfice opérationnel. L’approche pertinente segmente.
Un LOD 200 simplifié suffit largement pour les zones administratives, les vestiaires, les bureaux, les circulations non sensibles. Volumes, surfaces, ouvrants, équipements génériques : c’est tout ce qu’on en attendra.
Un LOD 300 enrichi convient à la majorité des zones de production standard. Géométrie correcte des équipements principaux, identification par tag, raccordements aux utilités.
Un LOD 350 ou 400 se justifie sur les zones critiques (salles process, locaux techniques denses, lignes sensibles), où chaque vanne, chaque support de tuyauterie, chaque raccord peut compter pour une étude de revamping ou un audit de sécurité.
Cette segmentation par zone permet de payer la précision là où elle sert, et pas ailleurs.
Les livrables qui comptent vraiment en industrie
Une prestation aboutie produit un ensemble cohérent et exploitable au-delà de la livraison initiale.
Le nuage de points géoréférencé, livré dans un format ouvert (E57 généralement), conserve la matière brute mobilisable pour tout besoin futur de vérification ou de modélisation complémentaire. C’est l’archive métrique du site à un instant donné.
La maquette IFC structurée selon une classification adaptée (souvent une classification client interne plutôt qu’Uniclass ou OmniClass), avec ses attributs métier, ses tags équipements, ses systèmes fluides identifiés. C’est l’actif numérique central.
Les plans 2D dérivés (plans d’implantation, coupes, plans de réseaux par fluide, élévations) restent indispensables pour les usages chantier et la communication avec les corps d’état non BIM-natifs.
Le rapport de campagne documente les choix de modélisation, les tolérances appliquées, les exclusions, les limites de la prestation. C’est la pièce qui fait foi en cas de litige sur ce qui a été produit.
Cet ensemble alimente naturellement les workflows de digitalisation industrielle décrits dans le dossier de Bpifrance sur la numérisation industrielle à horizon 2030, qui rappelle que le jumeau numérique reste l’un des piliers d’une usine 4.0 effectivement opérationnelle.
Oublier la documentation sécurité. Sur un site industriel sensible, partager un nuage de points et une maquette implique des accords de confidentialité, des conventions de cybersécurité, et parfois une instruction sur les données diffusables. Anticiper ces sujets en amont évite des blocages au moment de la livraison. Notre article sur la productivité, la sécurité et la qualité que la digitalisation change vraiment sur chantier revient sur ces enjeux croisés.
L'approche KAPTUR
Notre méthode part toujours d’un cadrage croisé avec la production, la maintenance et la sécurité du site. Nous définissons le LOD par zone, la profondeur attributaire, le calendrier d’intervention compatible avec l’exploitation, les conventions de confidentialité. La campagne combine scanner statique, scanner mobile et drone selon les besoins, dans une logique hybride qui optimise le rapport précision/temps. La modélisation suit les conventions internes du client, avec un contrôle qualité indépendant à chaque étape. Le livrable comprend nuage géoréférencé, maquette IFC structurée, plans 2D dérivés et rapport de campagne complet.
Ce qu'il faut retenir
Le relevé 3D industriel n’est pas un relevé bâtiment plus dense. C’est un exercice qui croise complexité géométrique, contraintes d’exploitation, profondeur attributaire et sécurité, et qui exige un cadrage méthodique avant tout terrain. Bien mené, il devient le socle d’une chaîne complète : études de modernisation, implantation d’équipements, maintenance, jumeau numérique. Mal mené, il livre des nuages flatteurs et des maquettes inutilisables. Dans le contexte de réindustrialisation française porté par France 2030, l’investissement dans cette documentation géométrique de l’existant est probablement l’un des meilleurs rapports valeur/coût qu’un site industriel puisse engager en 2026.
